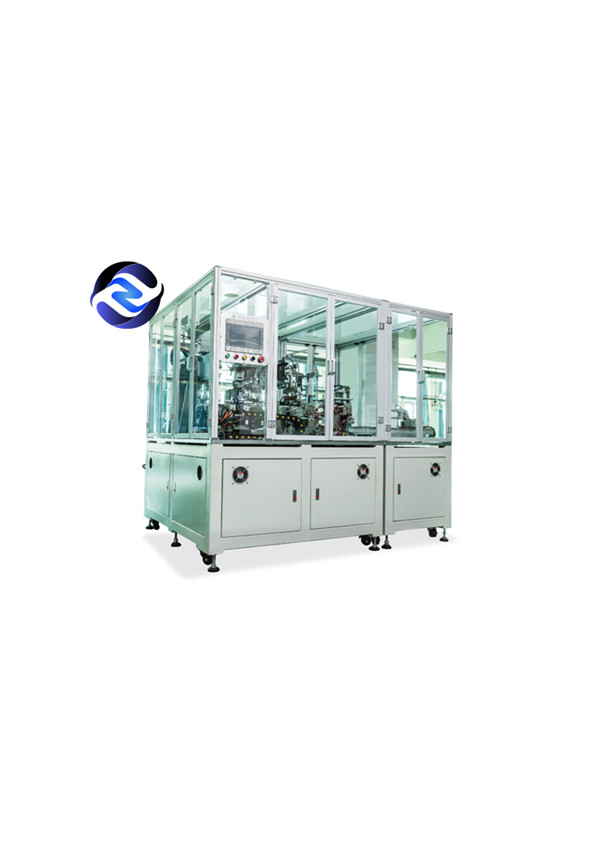

Cilindrische Vierkante Windende Machine 300mm van de Transformatorhoge snelheid Cel



Deze machine wordt hoofdzakelijk gebruikt voor de productie van vierkante lithium-ionenmachtsbatterijcellen, en het belangrijkste gebruik van z-Vormige lamineringsmethode. De positieve en negatieve poolstukken die zijn gesneden worden geplaatst in de materiële doos, en de twee reeksen manipulatormechanismen nemen de positieve en negatieve poolstukken van de materiële doos, en na het nauwkeurige plaatsen, worden zij afwisselend gestapeld op het lamineringsplatform. Het diafragma is actief unwinded door de motor, en door het spanningsmechanisme en het correctiemechanisme, wordt de lamineringslijst voorgelegd. Nadat de laminering wordt voltooid, wordt de cel overgebracht naar de zelfklevende post van het staartbroodje door het de overdrachtmechanisme van de batterijcel, en het staartbroodje is automatisch tailwinded, wordt het diafragma afgesneden, wordt de lijm automatisch toegepast, en de batterijcel is automatisch output.



Gebruikend servomotor + precisiebalschroef om de te bewegen lamineringslijst te drijven zich;

Servomot of is gebruik D voor dia phragm mot ionencompensatie;

Met pos het itive en negatieve ative pol. e dling mechanisme van pasteice han;

Het gebruik van borstels, statische elektriciteit en andere mechanismen om zware film te verhinderen;

Keur het platform van CCD goed +UVW om het secundaire plaatsen te bereiken;

De lijm wordt toegepast aan de vier kanten van de batterijcel om ervoor te zorgen dat de batterijcel niet losmaakt en misvormt;

Bus-type servocontrolesysteem;

Visualisatie van HMI-parameters.

Apparatenmodel	LDD01	LDD02
Polaire breedte	80150mm	150300mm
De extreme lengte van de oorblootstelling	520mm	520mm
De polaire breedte van de oorblootstelling	520mm	520mm
Diafragmabreedte	150300mm	150300mm
Celbreedte	80150mm	150300mm
Nauwkeurigheid van groepering tussen de poolplaat en het diafragma	Centrale deviation±0.3mm
Diafragmaeind die nauwkeurigheid onder ogen zien	±0.3mm (gebruik de rand als basislijn voor het eindigen alignment±0.5mm)
De aangrenzende nauwkeurigheid van de poolgroepering	±0.3mm (neem het centrum als benchmark)
De algemene groeperingsnauwkeurigheid van de poolplaten	±0.4mm (neem het centrum als benchmark)
Monolithische efficiency	(Duplex) <0.4-0.6S/PCS	<0.8-1.2S/PCS (Enige post)
Gewassentarief	≥98%
Opbrengstpercentage	≥99%
gewicht	3600KG	2900KG
Afmetingen	3900*1700*1960mm (Duplex)	2200*1700*1960mm (Enige post)
