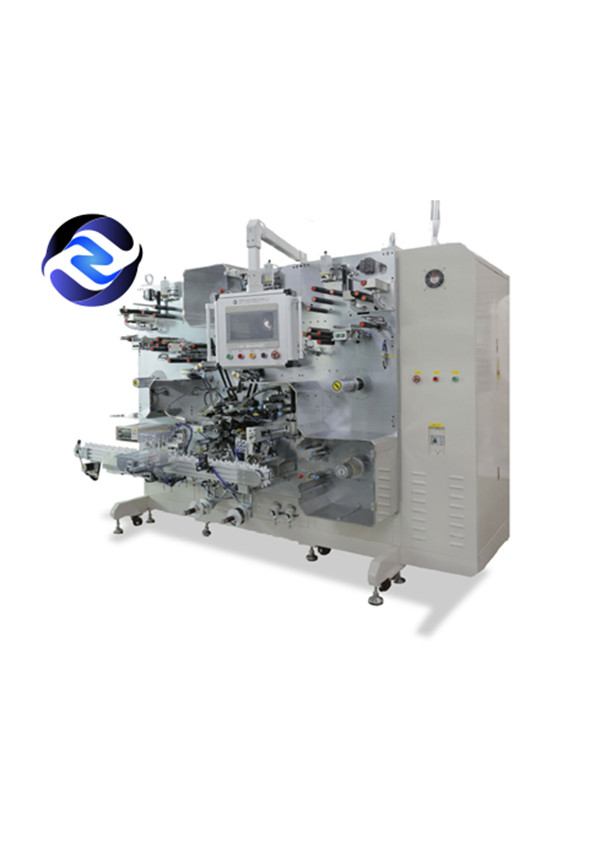

De polaire 60mm Cilindrische van de de Batterijproductielijn van het Cellithium Hand Windende Machine



Dit materiaal wordt gebruikt voor de productie van cilindrische lithium-ionenbatterijcellen. Las het positief en de negatieve poolstukken, diafragma's, vast op de respectieve lossingsschachten, na zich het automatische afwikkelen, correctie in real time, voltooien de cel het winden, plakband, leegmakende en andere acties, om de productie van de batterijcel te voltooien.





(1) het gebruik van drie-post windend mechanisme om productieefficiency te verbeteren;

(2) EPS, slang-vormig automatisch leidend systeem;

(3) keur het gesegmenteerde systeem van de spannings automatische controle goed;

(4) met stofverwijdering, ijzerverwijdering, elektrostatisch systeem;

(5) met het centrumgat die functie, gemakkelijk om de transportbandlijn te verbinden gestalte geven;

(6) de ongewenste poolstukken kunnen door één enkel broodje worden uitgesloten;

(7) gebruiks klap-Pot kortsluitingtest om ongeschikte producten uit te sluiten;

(8) PLC controlesysteem, toezicht in real time op abnormaliteiten, automatisch alarm, de visualisatie van de mens-machine interfaceparameter.



Apparatenmodel	LDY16	LDY18	LDY32	LDY46
Polaire breedte	1060mm	4065mm	60130mm	6090mm
Pool-lengte	120500mm	3501800mm	10004600mm	30005000mm
Diafragmabreedte	1062mm	5070mm	60130mm	6090mm
Pool-bankdiameter	∮7-∮14 mm	∮14-∮32 mm	∮25-∮42 mm	∮30-∮50 mm
Naalddiameter	∮2-∮4 mm	∮3-∮4 mm	∮5-∮6 mm	∮6-∮8 mm
De breedte van de eindeband	1060mm	2065mm	60130mm	2080mm
De extreme lengte van de oorblootstelling	830mm	825mm	830mm
Het winden groepering	±0.3mm	±0.3mm	±0.3mm	±0.5mm
snelheid	≥30 (400mm)	≥32 (700mm)	15 (2500mm)	18 (4300mm)
Gewassentarief	≥98%
Opbrengstpercentage	≥99%
gewicht	2400KG	2400KG	2800KG	3500KG
Afmetingen	2800*1500*2200mm	2800*1500*2200mm	2800*1900*2300mm	3300*2300*2350mm
